Pri zahtevnejših gradbenih in strojnih projektih niso vsi vijaki enaki; njihova zanesljivost in nosilnost sta neposredno odvisni od tehničnih specifikacij, ki jih določata material in obdelava.
Vsakodnevno se pri našem delu srečujemo z vprašanji glede pravilne izbire pritrdilnih elementov za strokovne ali domače naloge. Razumevanje tehničnih oznak je prvi korak do varne in trajne konstrukcije.
Hitre povezave
Kaj natančno pomeni trdnostni razred vijakov 8.8?

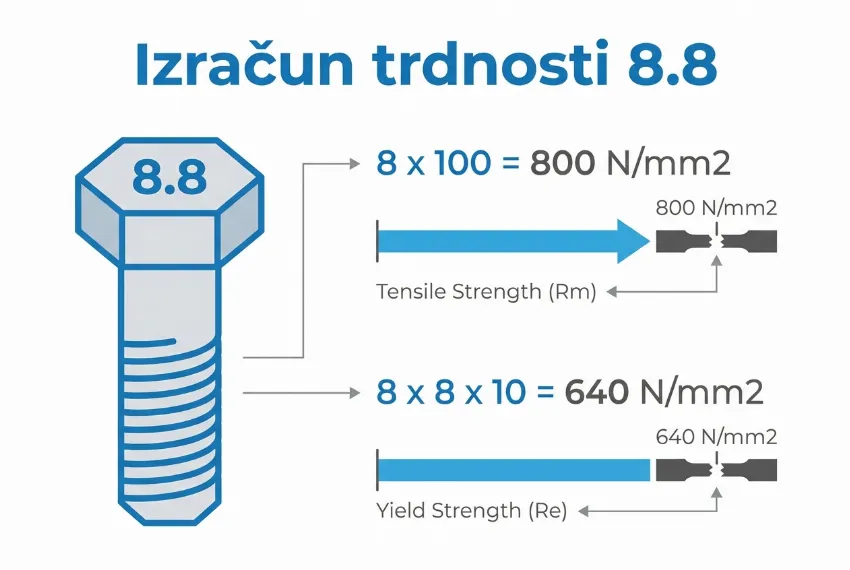

Matematični izračun natezne trdnosti in meje plastičnosti pojasni nosilnost materiala.
Oznaka 8.8 označuje tehnične lastnosti jekla. Prva številka (8) pomnožena s 100 poda natezno trdnost (800 N/mm²). Zmnožek prve in druge številke krat 10 (8 × 8 × 10) pa določi mejo plastičnosti (640 N/mm²), pri kateri se material trajno deformira.
Kaj določa zanesljivost in nosilnost pri metričnih vijakih
Strojni elementi morajo prenašati izjemne obremenitve, zato je njihova zasnova strogo standardizirana. Nosilnost ni odvisna le od premera, temveč predvsem od strukture materiala in načina izdelave.
V praksi to pomeni, da vizualno enak pritrdilni element ne zagotavlja enake nosilnosti, če na njegovi glavi ni ustrezne tehnične oznake.
Osnove za metrični navoj in strojne vijake
Metrični navoj je danes najpogosteje uporabljen sistem navojev v Evropi in svetu. Prepoznamo ga po črki M in pripadajoči številki, ki označuje zunanji premer v milimetrih.
Strojni vijaki z metričnim navojem so zasnovani za uporabo s predhodno vrezanimi navoji v kovini ali z ustreznimi maticami. Kot profila metričnega navoja znaša 60 stopinj, kar zagotavlja optimalno razporeditev sil med zategovanjem.
Ta standardizacija nam omogoča enostavno in zanesljivo zamenjavo delov, ne glede na proizvajalca.
Zakaj je pravi trdnostni razred vijakov ključnega pomena za varnost
Trdnostni razred vijakov je najpomembnejši podatek, ko gre za varnost in stabilnost nosilnih elementov. Pove nam, kolikšno obremenitev lahko material prenese, preden se raztegne ali poči.
Če pri gradnji jeklenega nadstreška uporabimo element z nizko trdnostjo, bo ta ob prvem močnejšem sunku vetra ali obremenitvi s snegom popustil. Zato inženirji pri načrtovanju vedno natančno določijo zahtevani razred.
Pri nas v podjetju vedno poudarjamo, da varčevanje pri kakovosti pritrdilnih elementov vodi v draga in nevarna popravila konstrukcij.
Pozor: nevarnost porušitve ob uporabi neustrezne nosilnosti namesto predpisane
Pozor: Uporaba napačnega trdnostnega razreda pri nosilni konstrukciji (npr. uporaba 4.6 namesto 10.9) lahko vodi do deformacije ali porušitve celotnega elementa.
Material z oznako 4.6 ima namreč več kot pol manjšo mejo plastičnosti in natezno trdnost kot element z oznako 10.9. Strižne sile bodo šibkejši material preprosto prerezale.
Vedno dosledno upoštevajte tehnične načrte in nikoli ne nadomeščajte visokotrdnostnih elementov z mehkejšimi alternativami iz lokalne železnine.

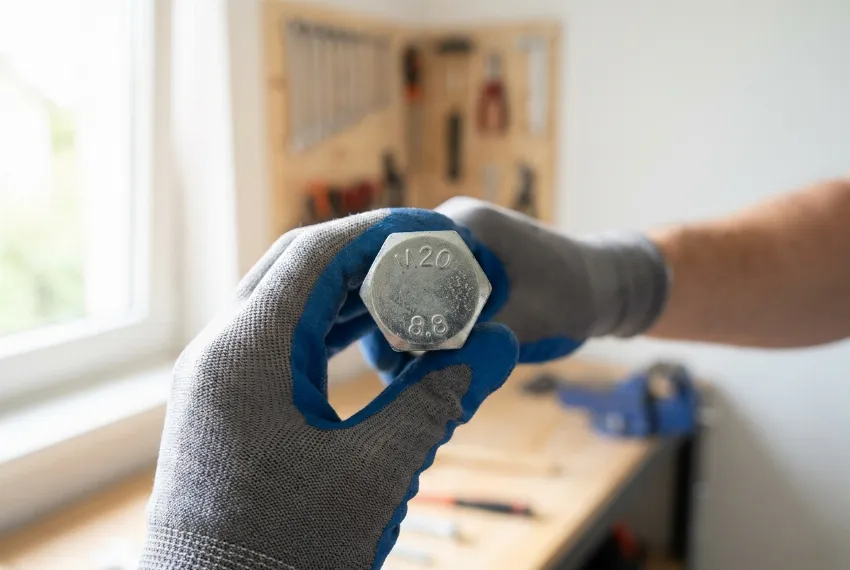

Kako prebrati oznake 8.8 in 10.9 na glavah pritrdilnih elementov
Oznake na glavi vijaka predstavljajo ključne tehnične podatke o nosilnosti elementa.
Na glavi vsakega kakovostnega metričnega elementa boste našli vtisnjene številke, ki niso serijske številke, temveč natančni tehnični podatki. Najpogosteje se srečujemo z oznakama 8.8 in 10.9.
Te številke so mednarodni jezik inženirjev in monterjev. Spoznajmo, kako hitro in pravilno dešifrirati to matematiko.
Pomen prve številke in določanje natezne trdnosti
Prva številka v oznaki nam pove, kolikšna je minimalna natezna trdnost materiala. Ta vrednost nam razkrije silo, pri kateri se bo material dokončno pretrgal.
Matematika je preprosta: prvo številko vedno pomnožimo s 100. Pri oznaki 8.8 je prva številka 8, kar pomeni, da je natezna trdnost 800 N/mm² (Newtonov na kvadratni milimeter).
Če se želite poglobiti v materiale, priporočamo branje podrobnejše razlage trdnostnih razredov in lastnosti zlitin. Znanje o tem, kdaj bo material popustil, je osnova varnega inženirstva.
Matematični izračun za mejo plastičnosti s pomočjo druge številke
Druga številka za piko nam pomaga izračunati mejo plastičnosti. To je točka, pri kateri se jeklo trajno raztegne in se po odstranitvi obremenitve ne vrne več v prvotno obliko.
Za izračun meje plastičnosti uporabimo formulo: Prva številka × druga številka × 10. Pri priljubljeni oznaki 8.8 to pomeni: 8 × 8 × 10 = 640 N/mm².
Če vzamemo še močnejši razred 10.9, je izračun naslednji: 10 × 9 × 10 = 900 N/mm². Vidimo, da različica 10.9 prenese bistveno večje obremenitve pred trajno deformacijo.
Fizične razlike med standardnim in visokotrdnostnim jeklom
Fizične lastnosti jekla se spreminjajo glede na vsebnost ogljika in toplotno obdelavo. Razred 4.6 sodi med mehkejša jekla, ki so primerna za nezahtevne aplikacije in jih je enostavno preoblikovati.
Razred 8.8 predstavlja zlati standard za večino industrijskih in gradbenih aplikacij, saj je izboljšan in kaljen. Nudi odlično razmerje med trdnostjo in žilavostjo.
Visokotrdnostni razredi, kot sta 10.9 in 12.9, vsebujejo posebne zlitine in so izpostavljeni zahtevnim postopkom kaljenja. Uporabljamo jih v avtomobilski industriji in pri težkih gradbenih strojih.
Kaj v praksi pomenijo tehnični DIN in ISO standardi
Standardizacija je omogočila, da matica, kupljena v Sloveniji, brezhibno ustreza navoju, proizvedenemu v Nemčiji. DIN in ISO sta najpogostejši kratici, s katerimi se boste srečali.
Ti standardi določajo vse od koraka navoja do debeline glave in tolerance pri izdelavi.

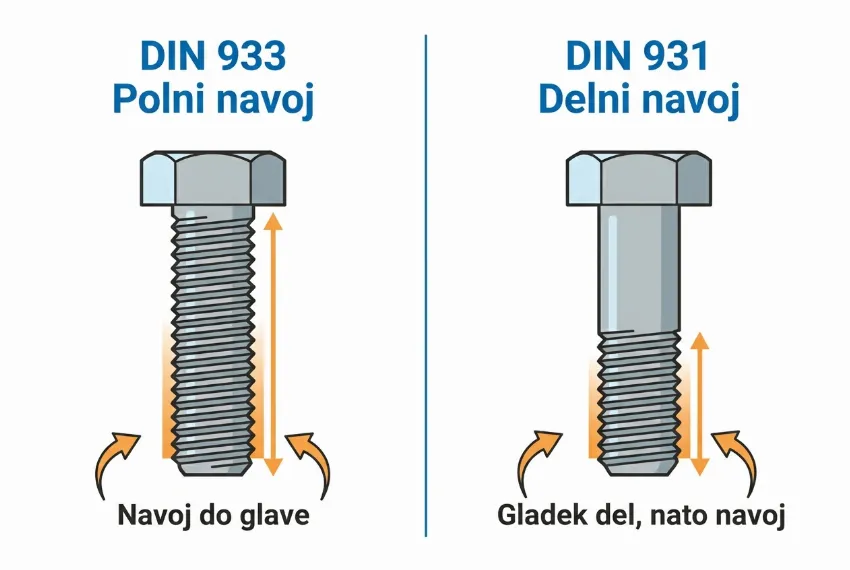

Razumevanje standarda DIN 933 pri vsakodnevnem sestavljanju
Razlika med polnim in delnim navojem je ključna pri pravilnem spajanju dveh ločenih elementov.
DIN 933 je verjetno najbolj znan standard v svetu pritrdilne tehnike. Označuje strojni element s šesterokotno glavo in polnim navojem, ki sega vse do glave.
Njegov brat, DIN 931, ima prav tako šesterokotno glavo, vendar ima le delni navoj, medtem ko je del stebla gladek. Razlika je ključna pri spajanju dveh ločenih elementov, kjer steblo brez navoja prevzame strižne obremenitve.
Pri nas vam svetujemo, da za fiksiranje v vnaprej vrezane navoje uporabite polni navoj (DIN 933), za skoznje spoje z matico pa tiste z delnim navojem (DIN 931).
Prehod iz klasičnih DIN v sodobne ISO sisteme označevanja
Svetovna industrija se že več let usmerja k enotnim mednarodnim standardom ISO, ki postopoma zamenjujejo starejše nemške DIN standarde. Ta prehod poenostavlja globalno trgovino in inženiring.
Na primer, priljubljeni DIN 933 je zdaj tehnično poimenovan ISO 4017. Kljub spremembi imena ostajajo osnovne dimenzije večinoma enake, lahko pa pride do manjših razlik v višini glave ali velikosti ključa.
Vpliv oblike glave pri izbiri imbus in ugreznjenih profilov
Izbira prave oblike glave ni le estetska, temveč strogo funkcionalna odločitev. Šesterokotne glave omogočajo prenos velikih navorov z zunanjim ključem, medtem ko notranji šestkotnik (imbus) zahteva poseben imbus ključ.
Kadar smo omejeni s prostorom in potrebujemo gladko površino spoja, pogosto izberemo imbus vijak in vijak z ugreznjeno glavo. Imbus pogon (notranji šesterokotnik) omogoča močno zategovanje brez zdrsa orodja.
Pri ugreznjenih glavah morate paziti, da je kot pogrezanja v materialu natančno prilagojen kotu glave (običajno 90 stopinj pri metričnih standardih).
Kako izbrati ustrezen trdnostni razred vijakov za vaš projekt
Pravilna izbira trdnostnega razreda je proces, ki zahteva poznavanje sil v vaši konstrukciji. Premočan element ni vedno boljši, saj lahko povzroči poškodbe na mehkejšem osnovnem materialu.
Za vas smo pripravili smernice, ki vam bodo olajšale to tehnično odločitev.

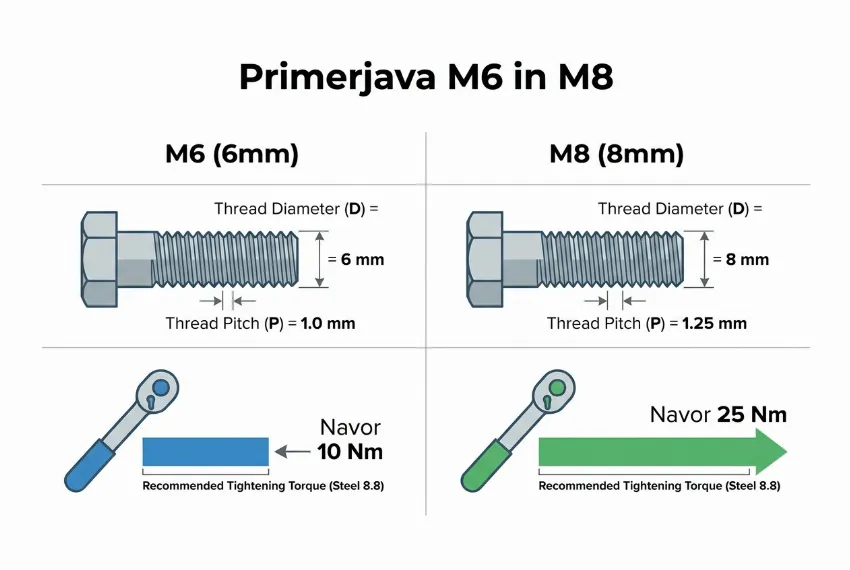

Primerjava tehničnih zahtev za priljubljene dimenzije M6 in M8
Pri prehodu z dimenzije M6 na M8 se zahtevani zategovalni moment in nosilnost znatno povečata.
Dimenziji M6 in M8 spadata med najbolj univerzalne pritrdilne elemente v domačih delavnicah in lahki industriji. Kljub navidezno majhni razliki v premeru sta njuni nosilnosti precej različni.
Za lažjo predstavo poglejmo tabelo osnovnih primerjav:
Dimenzija navoja
Standardni korak navoja
Priporočen zategovalni moment (Razred 8.8)
Tipična uporaba
M6
1,00 mm
Približno 10 Nm
Ohišja, nosilci koles, pohištvo
M8
1,25 mm
Približno 25 Nm
Strojni sestavni deli, avtomobilizem
Pri prehodu iz dimenzije M6 na M8 se nosilnost ne poveča linearno, temveč kvadratno glede na prerez. Zato je izračun pravih dimenzij vedno naloga za natančno določanje.
Kdaj zadostuje osnovni material in kdaj potrebujete močnejše zlitine
Za spajanje lahkih lesenih konstrukcij, aluminijastih profilov ali plastičnih ohišij povsem zadostuje razred 4.8 ali 5.8. Uporaba močnejših razredov bi tu predstavljala le nepotreben strošek.
Če pa pritrjujete vlečno kljuko, nosilec motorja ali komponente na kmetijski mehanizaciji, je razred 8.8 absolutni minimum. Pri kritičnih aplikacijah z močnimi tresljaji vedno posezite po razredu 10.9.
Mi prisegamo na načelo gospodarnosti: pravo orodje in pravi material za specifično nalogo, brez nepotrebnega pretiravanja ali nevarnih bližnjic.
Dosledno preverjanje specifikacij pri zahtevnejših strojnih nalogah
Pred začetkom vsake zahtevnejše montaže je nujno preveriti, ali imate pripravljene prave elemente. Glave vedno očistite in preverite odtisnjene oznake.
Bodite pozorni tudi na ujemanje materialov. Če uporabite element razreda 10.9, mora biti tudi pripadajoča matica označena z razredom 10. V nasprotnem primeru bo matica pri zategovanju izgubila navoj.
V praksi se pogosto srečujemo z napakami, kjer monterji mešajo različne razrede, kar drastično zmanjša nosilnost konstrukcije.
Zanesljiva nosilnost konstrukcije zahteva celovit pristop k montaži
Pravilen trdnostni razred vijakov je zgolj prva polovica uspeha. Druga polovica je ustrezna izvedba montaže in zaščita elementov pred zunanjimi vplivi.
Tudi najboljše kaljeno jeklo bo popustilo, če je izpostavljeno hudim korozijskim vplivom brez ustrezne zaščite ali če ni pravilno zategnjeno.
Specifične zahteve pri vijačenju in uporabi močnih sponskih vijakov

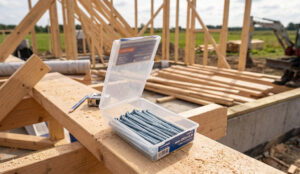

Pri sestavljanju masivnih lesenih konstrukcij, kot so ostrešja, klasični strojni elementi pogosto niso optimalni. Zato se za vijake za les uporabljajo drugačne specifikacije, najpogosteje pa specializirani sponski vijaki, ki zagotavljajo močno medsebojno vleko elementov.
Pri teh sistemih je pomembno, da navoj ne prime obeh kosov materiala hkrati. Del stebla brez navoja omogoča, da glava tesno privleče zgornji kos lesa k spodnjemu.
Predhodno vrtanje vodilne luknje pri debelih lesnih spojih prepreči cepljenje materiala in omogoči maksimalno zategnitev brez pregrevanja jekla.
Pomen površinske zaščite pred korozijo pri visokotrdnostnih elementih
Visokotrdnostno jeklo (razredi 10.9 in 12.9) je zaradi visoke vsebnosti ogljika še posebej dovzetno za rjavenje in vodikovo krhkost. Zato cinkanje takšnih elementov zahteva posebne, nadzorovane postopke.
Za običajne pogoje in razred 8.8 je standardno galvansko pocinkanje (bela ali rumena barva) povsem zadostno in nudi dobro zaščito pred vlago.
Za zunanjo uporabo in agresivna okolja pa priporočamo uporabo elementov iz nerjavečega jekla (Inox A2 ali A4), pri katerih pa veljajo drugačni trdnostni razredi (npr. oznaka A2-70).
Pravilno zategovanje in dolgoročno vzdrževanje kritičnih spojev
Za doseganje predvidene nosilnosti konstrukcije mora biti spoj prednapet z določenim navorom. To dosežemo z uporabo momentnega ključa, nikoli zgolj “po občutku”.
Prekomerno zategovanje lahko prekorači mejo plastičnosti, premajhno zategovanje pa povzroči odvitje zaradi vibracij. Za pravilno izvedbo priporočamo smernice za prednapenjanje in zategovanje strokovnjakov.
Z rednimi letnimi pregledi kritičnih spojev in vizualnim preverjanjem korozije zagotovimo dolgo življenjsko dobo naše opreme in varnost pri delu.
Povzetek
Zanesljivost vsakega strojnega ali gradbenega projekta se začne pri osnovnih gradnikih. Trdnostni razred vijakov določa natezno trdnost in mejo plastičnosti materiala, kar neposredno vpliva na varnost.
Razumevanje oznak, kot sta 8.8 in 10.9, ter poznavanje razlike med standardoma DIN 933 in DIN 931 vam omogoča profesionalen in varen pristop k montaži.
Vedno uporabljajte ustrezne zaščitne premaze in upoštevajte predpisane zategovalne momente. Prava izbira materiala preprečuje deformacije, porušitve in zagotavlja dolgotrajno nosilnost vaše konstrukcije.
Pogosta vprašanja
Kaj pomenijo oznake 8.8 in 10.9?
Oznake predstavljajo trdnostni razred vijakov. Prva številka označuje natezno trdnost (pomnoženo s 100), zmnožek obeh številk krat 10 pa daje mejo plastičnosti materiala.
Ali lahko poškodovan vijak 10.9 zamenjam z razredom 8.8?
Ne. Zamenjava visokotrdnostnega elementa s šibkejšim razredom resno ogrozi varnost in nosilnost konstrukcije, saj lahko pride do strižnega pretrga.
Kaj je razlika med DIN 931 in DIN 933?
Oba standarda označujeta šesterokotno glavo, vendar ima DIN 933 polni navoj (do glave), medtem ko ima DIN 931 delni navoj z gladkim steblom pod glavo.
Zakaj se za nosilne konstrukcije ne uporablja nerjaveče jeklo?
Standardno nerjaveče jeklo (A2, A4) ima v povprečju nižjo natezno trdnost kot kaljeno ogljikovo jeklo razreda 8.8 ali 10.9, zato ni vedno primerno za visoke obremenitve. Pri kombinaciji z inox vijaki uporabite tudi kakovostne podložke iz ujemajočega materiala, da preprečite galvansko korozijo.
Kateri DIN standard se uporablja za sidranje v beton?
Klasični DIN standardi (933, 934, 7991) opisujejo metrične kovinske vijake za strojne spoje – ti niso namenjeni neposrednemu sidranju v beton. Za pritrjevanje v beton se uporabljajo specializirani betonske vijake in kemična sidra, vsak s svojim namenom in razponom nosilnosti.
