Imbus vijak in vijak z ugreznjeno glavo: Popoln vodič po oblikah in pogonih

Oblika glave in vrsta nastavka sta ključni podrobnosti, ne glede na to, katere vijake izbirate za vaš naslednji projekt. Kadar želimo doseči estetsko dovršen in ravno poravnan spoj s površino materiala, je vijak z ugreznjeno glavo edina strokovno in tehnično pravilna izbira.

V tem obsežnem vodniku bomo pri Inter Diskontu podrobno raziskali, kako pravilno izbrati med različnimi oblikami in profili za vaše delo. Hkrati bomo pojasnili mehaniko delovanja določenih pogonov, ki preprečujejo uničevanje orodja in vedno zagotavljajo bistveno boljši prenos sile na obdelovanec.

Hitre povezave

Kaj je imbus vijak in kako se razlikuje od vijaka z ugreznjeno glavo?

Imbus vijak označuje specifičen šestkotni pogon (utor v glavi), ki omogoča močan prenos sile brez zdrsa orodja. Izraz vijak z ugreznjeno glavo pa opisuje obliko zunanjega profila, ki se po privijačenju popolnoma skrije v obdelovanec za povsem gladko površino spoja.

Kaj je imbus vijak in zakaj izbrati ta pogon?

Tehnično ozadje: zakaj je strokovno pravilno inbus, a pogovorno imbus

Strokovna terminologija na področju vijačne tehnike včasih povzroča nejasnosti tudi med izkušenimi uporabniki. Velikokrat iščemo močan imbus vijak za stabilno sestavljanje pohištva, a v navodilih zasledimo povsem drugačen zapis.

Tehnično in slovnično najbolj natančna oblika je v resnici »inbus«, ki izhaja iz nemške industrijske kratice »Innensechskantschraube Bauer und Schaurte«. Gre za zgodovinsko patentiran in izjemno zanesljiv šestkotni pogon, ki ga uporabljamo še danes.

Zaradi lažje in hitrejše izgovarjave se je v vsakdanjem pogovornem jeziku popolnoma uveljavila oblika z zvočnikom »m«. Obema izrazoma je skupno to, da se nanašata na vrhunski in visoko obremenljiv sistem vijačenja.

Zanesljiv prenos sile in prednosti šestkotnega profila

Glavna prednost tega sistema je neprekosljiv prenos navora med našim orodjem in pritrdilnim elementom. Orodje se ob stiku namreč oprime celotne notranje površine šestkotnika, kar drastično poveča kontaktno površino zdrsa.

Pri tej inženirski rešitvi se sila enakomerno in varno porazdeli na kar šest notranjih robov. Posledično močno zmanjšamo tveganje za obrabo nastavka ter občutno podaljšamo življenjsko dobo našega ročnega orodja.

Pri nas v podjetju Inter Diskont zato redno svetujemo uporabo tega pogona pri vseh zahtevnejših in nosilnih konstrukcijskih spojih.

Kje se imbus vijak najpogosteje uporablja v praksi

Tovrstni pritrdilni elementi so praktično nepogrešljivi v težki industriji, natančni strojegradnji in pri sestavljanju masivnega sodobnega pohištva. Njihova notranja zasnova omogoča delo v zelo utesnjenih prostorih in pod kotom, kjer nimamo manevrskega prostora za klasične zunanje ključe.

Zaradi specifične oblike profila so postali izjemno priljubljeni tudi pri avtomehanikih ter kolesarskih servisih širom Evrope. V teh panogah sta natančnost in močan oprijem brez zdrsa ključnega pomena za varno delovanje naprav.

V naši celotni prodajni mreži opažamo, da se za takšne pogone vse pogosteje odločajo prav domači mojstri, ki pri svojih projektih cenijo predvsem profesionalne rezultate.

Kdaj in zakaj uporabiti vijak z ugreznjeno glavo?

Estetika spoja: kako se profil popolnoma skrije v material

Kadar želimo površino obdelovanca po montaži ohraniti povsem gladko in varno na dotik, je pravilna izbira oblike glave nujna. Standardna ugreznjena glava (countersunk) je zasnovana v natančni obliki stožca, ki se ob pritisku zlije s profilom materiala.

Na ta način strokovno preprečimo, da bi ostra kovina štrlela iz lesa ali plastike, kar je ključno pri vseh pohodnih površinah. Estetika ravnega spoja pripomore k elegantnemu videzu končnega izdelka in preprečuje nezaželene poškodbe ob stiku.

Za dosego popolnega rezultata brez pokanja obdelovanca moramo luknjo predhodno pripraviti s posebnim grezilom za les ali kovino.

Razlika v delovanju: kdaj izbrati lečasto ali šesterokotno glavo

Medtem ko se vgrezna oblika skrije, lečasta ali klasična zunanja šesterokotna glava opravljata povsem drugačno mehansko funkcijo. Slednji s svojim ravnim spodnjim delom močno pritisneta in zategneta površino materiala navzdol.

Ta specifičen dizajn ustvari maksimalen ploščinski pritisk na obdelovanec in preprečuje, da bi se spoj pod veliko obremenitvijo razrahljal. Lečasta glava ob tem ponuja še estetski kompromis med močnim stiskom in vizualno privlačnim, lepo zaobljenim videzom.

Zunanja šesterokotna glava pa ostaja trdno rezervirana za najbolj masivne nosilne spoje, ki zahtevajo uporabo velikih natičnih ključev.

Pomen natančne izbire za stabilne lesne konstrukcije

Ko načrtujemo obsežnejše projekte na prostem, kot je denimo ureditev okolice hiše z nadstreški, je prava izbira elementov kritična. Zunanji spoji so namreč nenehno izpostavljeni hudim dinamičnim obremenitvam in agresivnim vremenskim vplivom.

Z izbiro opreme, ki upošteva uradni standard DIN 7991 / ISO 10642, si zagotovimo ustrezno certificirano nosilnost naše konstrukcije. Strogi normativi jamčijo, da bo izbrani spoj dolgoročno zdržal vse predvidene natezne in strižne sile okolja.

Spoštovanje teh inženirskih in varnostnih standardov je eno od naših osnovnih vodil pri oblikovanju prodajnega programa, saj na prvo mesto postavljamo varnost kupcev.

Spoznajte ključne razlike med pogoni vijakov

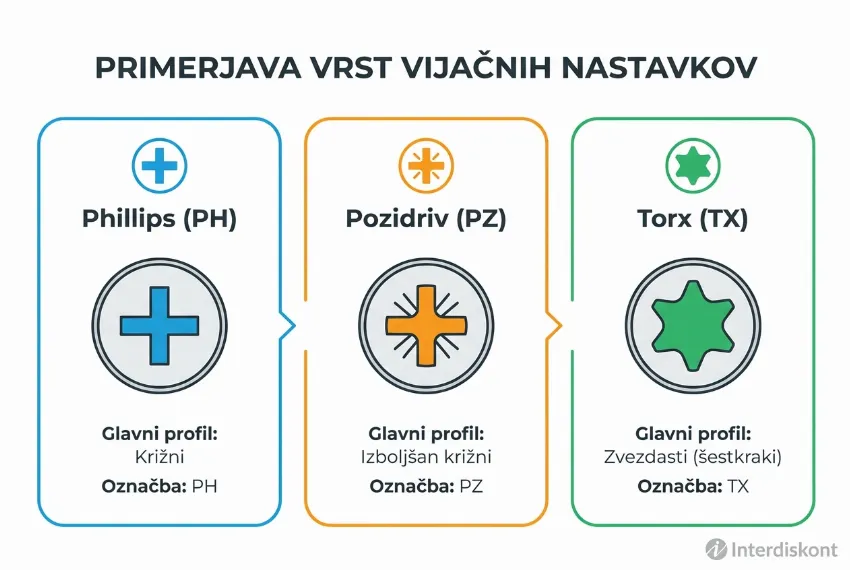

Za lažjo odločitev smo pripravili pregledno primerjavo treh najpogostejših sodobnih pogonov v praksi:

Križni pogon v detajlih: Phillips (PH) proti Pozidriv (PZ)

Križni profil je še vedno eden najbolj razširjenih pri hišnih opravilih, a uporabniki pogosto ne poznajo razlike med obema ključnima podvrstama. Sistem Phillips (PH) ima povsem preprosto križno obliko, ki je bila zgodovinsko zasnovana zato, da orodje pri previsokem navoru varno in nadzorovano zdrsne.

Pozidriv (PZ) pa predstavlja logično tehnološko nadgradnjo z dodatnimi, manjšimi utori med štirimi glavnimi kraki. Vizualno si ga lahko najlažje predstavljamo kot velik križ, v katerega je vtisnjen še en, manjši in diagonalno zamaknjen križec.

Pomembno tehnično pravilo je, da PZ in PH nastavkov ne smemo nikoli mešati med seboj, saj to vodi do takojšnjega uničenja utora.

Zakaj je Torx (TX) danes absolutni standard v industriji

V zadnjem desetletju smo priča množičnemu prehodu profesionalne industrije in obrti na sodoben Torx (TX) pogon. Njegov edinstven profil ima obliko šesterokrake zvezde, ki se tesno in zanesljivo prilega orodju po celotnem svojem obodu.

Takšna zasnova praktično eliminira vse aksialne sile, ki bi nastavek potiskale in izrivale iz glave med močnim vijačenjem. Tako lahko varno uporabimo maksimalen navor stroja brez nepotrebnega in utrujajočega telesnega pritiskanja na vrtalnik.

Kaj je cam-out zdrs in kako preprečiti uničenje orodja

Izraz “cam-out” označuje izjemno nezaželen pojav, ko vijačni nastavek pod veliko silo dobesedno izskoči iz utora obdelovanca. Ta težava se prepričljivo najpogosteje pojavlja prav pri starejših križnih (PH) profilih med delom z mehkim lesom.

Posledice sunkovitosti takšnega zdrsa so takoj okrušen nastavek orodja, v najslabšem scenariju pa do neprepoznavnosti razbrazdana in uničena glava pritrdilnega elementa. Uničenega profila nato ni mogoče več niti priviti niti zanesljivo odviti brez posebnega orodja.

Najboljša rešitev se skriva v zmanjšani in nadzorovani hitrosti vrtalnika ter uporabi natančnih dimenzij Torx pogonov.

Oblika glave in njen vpliv na obdelovanec

Vizualni prikaz za lažje prepoznavanje vijakov in nastavkov

Pri nakupovanju pritrdilnega materiala je pravilna in hitra identifikacija profila pogosto svojevrsten izziv. Zato vam strokovno svetujemo, da si pred izbiro vizualno natančno predstavljate končni videz vašega spoja.

Če v material vrtate ugreznjeno luknjo z naklonom 90 stopinj, boste nujno potrebovali vijak z enako oblikovanim stožčastim vratom. Kadar pa mora glava široko in močno pritisniti na raven kos pločevine, boste izbrali ravno kontaktno ploskev lečaste ali šestrobe oblike.

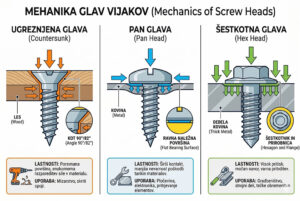

Mehanika delovanja, ko glava pritisne ob površino

V trenutku, ko se glava vijaka dotakne površine trdega materiala, se v vratu elementa ustvarijo izjemno močne natezne sile. Kovinski vrat takrat deluje kot močna vzmet, ki zateguje oba spenjana materiala trdno skupaj.

Če na tem mestu napačno uporabimo ugreznjeno obliko brez predhodno narejenega stožčastega utora, ta deluje kot uničujoča mehanska zagozda. Takšen nepravilen zagozditveni učinek skoraj zagotovo razcepi strukturo občutljivega lesa ali takoj razpoka krhko plastiko.

Preprečevanje poškodb materiala pri zahtevnih projektih

Pri izjemno obremenjenih spojih, predvsem v gradbeništvu in krovstvu, moramo misliti na dolgoročno mehansko stabilnost konstrukcije. Uporaba poddimenzioniranih elementov hitro privede do popuščanja materialov in oslabitve trdnosti.

Za reševanje teh izzivov je idealna izbira masiven sponski vijak, ki zdrži prevzemanje največjih vertikalnih in horizontalnih obremenitev. Pod takšne elemente in njihove šesterokotne glave vedno in strogo obvezno namestimo še ustrezno podložko.

Podložka drastično in učinkovito poveča stično ploskev ter preprečuje udiranje jekla v mehko strukturo lesa pri zategovanju.

Pravilna izbira orodja in nastavkov za brezhibno vijačenje

Pomen ujemanja pogona vijaka in vijačnega nastavka

Za varen in povsem uspešen zaključek vašega projekta zgolj kakovosten vijačni material nikoli ne zadostuje, če ročno uporabljamo obrabljene nastavke. Delovni nastavek oziroma »bit« se mora profilu v glavi prilegati z minimalno, praktično nično zračnostjo.

Da bi dosegli brezhibno vijačenje brez frustracij, upoštevajte naslednja tri strokovna pravila:

• Pred vijačenjem vedno natančno preverite popolno ujemanje oznak (npr. uporabite izključno TX20 nastavek za natančen TX20 pogon).
• Med potekom dela vztrajno vzdržujte popolnoma pravokoten in enakomeren pritisk stroja na površino obdelovanca.
• Ob prvih opaznih znakih fizične obrabe vijačne nastavke nemudoma in brez obotavljanja zamenjajte z novimi.

Zanesljiva izbira opreme pri Inter Diskontu za vsakega mojstra

Pri nas se popolnoma zavedamo, da je vzdržljivo in profesionalno orodje absolutni predpogoj za vsak dober in varen končni izdelek. Naše več kot 35-letne izkušnje nam omogočajo, da na prodajne police uvrščamo le najbolj zanesljive tehnične rešitve.

Kupcem s ponosom ponujamo raznovrsten vijačni material ter vrhunske komplete nastavkov iz najtrših industrijskih zlitin. Ne glede na to, ali ustvarjate v domači hobi delavnici ali pa orodje uporabljate na terenskem gradbišču, vam naša oprema stoji ob strani.

Toplo vas vabimo, da poiščete najbližje prodajno mesto ali se oglasite na naših rednih terenskih prodajah, kjer vam bomo z veseljem priskočili na pomoč z nasveti.

Povzetek

Strokovno znanje o tem, kakšen natančen pogon in kakšna geometrija glave sta najbolj primerna za posamezen material, ločuje vrhunske rezultate od povprečnih. Močni, estetski in trajno funkcionalni spoji zahtevajo premišljen tehnični pristop in predpripravo površine.

S pravilno izbiro skrbimo, da ne uničujemo obdelovanca in varujemo dragoceno strojno orodje pred obrabo. Prehod na sodobne zvezdaste profile in uporaba namenskih oblik glav zagotavlja, da bo vsak spoj varen, stabilen in popolnoma dovršen.

Pogosta vprašanja

Zakaj moj vijačni nastavek neprestano drsi iz glave in jo uničuje?

Najpogostejši razlog za nadležen zdrs (cam-out) je uporaba napačne velikosti nastavka ali neujemanje profila (na primer uporaba PH nastavka za PZ vijak). Prav tako je krivec lahko močno obrabljen in zaobljen bit, ki ga je potrebno zamenjati.

Ali lahko vijak z ugreznjeno glavo uporabim tudi v kovini?

Seveda. Vendar je pri kovini še toliko bolj pomembno, da luknjo predhodno natančno obdelate s strojnim grezilom. Kovina se za razliko od mehkega lesa pod pritiskom glave namreč ne bo vdala ali prilagodila, temveč bo glava štrlela nad površino.

Zakaj ima imbus vijak pogosto valjasto namesto ugreznjene oblike?

Valjasta glava pri inbusu zagotavlja ogromno zunanjo in notranjo strukturno moč, kar omogoča prenos največjih navorov brez raztezanja glave. Takšen profil uporabljamo tam, kjer oblika in izboklina nista moteči oziroma kjer se element nahaja v predhodno izvrtani globoki odprtini (npr. pri strojnih delih).

Kdaj je smiselno izbrati Torx (TX) namesto ostalih znanih sistemov?

Torx je absolutno priporočljiv, kadarkoli vijačite dolge elemente v trd les ali uporabljate zmogljive udarne vijačnike. Njegova zvezdasta zasnova zagotavlja najboljši oprijem med vsemi poznanimi sistemi in skoraj popolnoma izniči tveganje za uničenje profila.
