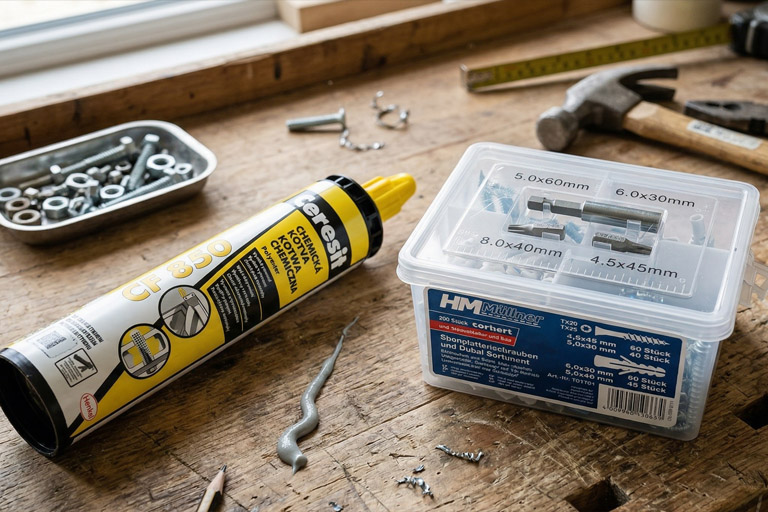

Betonski vijaki vs. kemična sidra: Kaj izbrati za maksimalno nosilnost?

Pri profesionalni gradnji in montaži težkih konstrukcijskih elementov ni prostora za kompromise in improvizacijo. Ko pritrjujete jeklene profile, masivne nadstreške ali nosilne stebre, mora biti vsak spoj stoodstotno zanesljiv in statično stabilen.

Ko se odločate za nakup sidrnih vijakov za beton, se pogosto pojavi dilema, ali ti zadoščajo za vaš projekt ali pa je potrebno uporabiti naprednejšo kemično maso. Izbira neustreznega pritrdilnega elementa lahko privede do hudih konstrukcijskih poškodb ali celo porušitve celotnega sistema.

V strokovnih krogih velja primarna ključna poizvedba betonski vijaki vs kemična sidra za eno najpogostejših tehničnih debat. V tem vodniku strokovno pojasnjujemo razlike, nosilnosti in primere optimalne uporabe za vsak posamezen pritrdilni sistem.

Hitre povezave

Kaj je močnejše in kdaj izbrati betonske vijake ali kemična sidra?

Nosilnost obeh sistemov je ob pravilni vgradnji in ustreznih dimenzijah izjemno visoka, pogosto pa preseže trdnost same podlage. Betonski vijaki so hitrejša in cenejša izbira za večino standardnih obremenitev v polnem betonu. Kemična sidra pa ostajajo edina varna rešitev za ekstremne dinamične obremenitve, porozne materiale in votlo opeko.

Osnovna razlika med klasičnimi vložki in profesionalnim sidranjem

Pri našem delu na terenu pogosto opažamo, da se izrazoslovje med različnimi načini pritrjevanja neustrezno meša. Za razumevanje vrhunskih pritrdilnih sistemov moramo najprej poznati fizikalne osnove, na katerih temeljijo.

Gradbena industrija ponuja širok spekter rešitev, vendar se te drastično razlikujejo po prenosu sil v samo podlago. Prehod od domačih popravil do profesionalnih montaž zahteva popolnoma drugačen pristop.

Omejitve plastičnih stenskih vtičev pri večjih obremenitvah

Klasični plastični vložki, znani tudi kot najlonski stenski vtiči, delujejo izključno na principu trenja. Ko vanje privijemo vijak, se plastika razširi in pritisne ob stene izvrtine v steni.

Ta sistem ustvarja relativno veliko in nenadzorovano razporno silo znotraj materiala. Za lažje elemente, kot so slike ali police, je to povsem sprejemljivo in ekonomično.

Pri obremenitvah nad nekaj deset kilogramov ali pri obremenitvah na nateg pa plastika hitro izgubi svoje mehanske lastnosti. Prav tako takšni vložki niso primerni za dinamično obremenitev ali visoke temperaturne oscilacije.

Mehansko pritrjevanje z vrezovanjem navoja v beton

Sodobni betonski vijaki predstavljajo tehnološki preskok pri mehanskem pritrjevanju. Namesto raztezanja vložka ti vijaki uporabljajo izjemno trd in posebej oblikovan navoj.

Med samim privijanjem se ta navoj dobesedno vreže naravnost v stene betonske izvrtine. S tem se ustvari mehanski spoj oziroma oblika zaklepanja med jeklom in betonom.

Zaradi tega edinstvenega principa se sila razporedi po celotni dolžini navoja. To omogoča visoke nosilnosti brez nepotrebnega obremenjevanja okolice s pritiski.

Pritrjevanje z lepljenjem oziroma ustvarjanjem kemične vezi

Kemično sidranje deluje na povsem drugačnem fizikalnem in kemijskem principu kot mehanski pritrdilni elementi. Pri tem postopku ne ustvarjamo nobenega trenja ali neposrednega mehanskega zarezovanja.

V izvrtino vbrizgamo specialno dvokomponentno smolo, v katero nato vstavimo navojno palico. Smola popolnoma zapolni vse mikroskopske pore in razpoke v steni materiala.

Ko masa utrdi, postane spoj močnejši od samega osnovnega materiala. Palica postane dobesedno zraščena s podlago, kar omogoča prenos ekstremnih statičnih in dinamičnih sil.

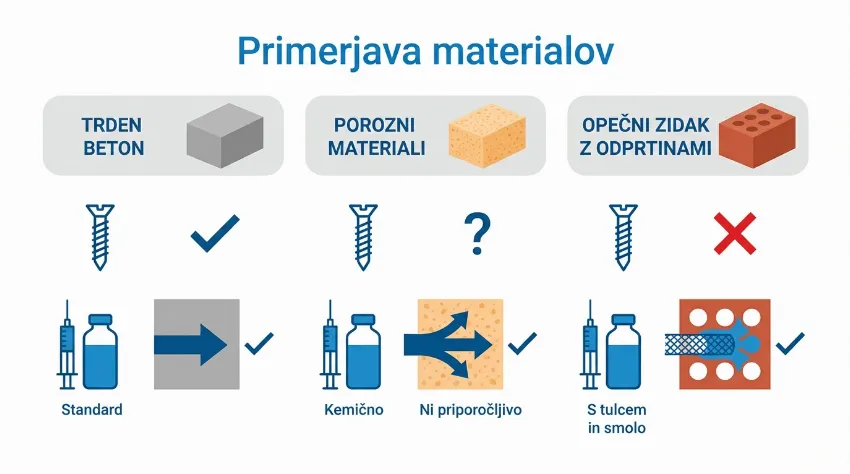

Primerjava mehanizmov delovanja v različnih gradbenih materialih

Izbira med opisanimi mehanizmi je močno odvisna od strukture zidu ali tal. Vsak material se namreč drugače odziva na notranje napetosti.

Pri polnem materialu lahko izbiramo med vsemi sistemi. Vendar moramo strogo upoštevati trdnostne razrede betona in morebitno prisotnost razpok v nateznih conah.

Pri votlih in poroznih materialih, kot so votlaki in plinobeton, pa klasična mehanika pogosto odpove. V takšnih primerih je kemično sidranje z uporabo mrežastega tulca edina tehnično neoporečna rešitev.

Kako delujejo betonski vijaki in kdaj jih uporabiti

Zavedamo se, da je pri sodobnih montažah čas ena izmed najdragocenejših postavk. Betonski vijaki so bili razviti prav z mislijo na pospešitev gradbenih in montažnih procesov.

Njihova uporaba strmo narašča, saj ponujajo elegantno kombinacijo visoke nosilnosti in izjemno hitre vgradnje. Poglejmo si ključne prednosti te napredne tehnologije.

Prednosti hitre montaže ter takojšnje obremenitve elementa

Največja prednost turbo vijakov je njihova hitrost vgradnje na terenu. Postopek je sestavljen samo iz treh korakov: vrtanja, hitrega izpihovanja in privijanja s strojnim udarnim vijačnikom.

Takoj ko je vijak privit z ustreznim navorom, lahko nanj obesimo celotno predvideno težo. Ni potrebno čakati, da se karkoli posuši ali strdi, kar prihrani ogromno časa celotni ekipi.

Pri montaži velikih serij, na primer pri pritrjevanju kilometrov ograj ali industrijskih regalov, ta hitrost pomeni neposreden finančni prihranek.

Odsotnost razporne sile in varna montaža tik ob robu

Kot smo omenili, betonski vijak materiala ne razpira. Ta lastnost prinaša ključno varnostno prednost pri projektiranju tlorisov.

Ker ni razporne sile, nevarnost odtrganja roba betona drastično upade. To nam omogoča montažo izredno blizu roba betonske plošče, na primer pri balkonskih ograjah.

Prav tako lahko posamezne vijake montiramo zelo blizu drug drugega, ne da bi se njihove cone vpliva negativno prekrivale ali poškodovale beton.

Enostavna možnost demontaže vijačnega spoja po potrebi

V industrijskem okolju ali pri začasnih konstrukcijah se pogosto pojavi potreba po prestavitvi elementov. Betonski vijak preprosto odvijemo in odstranimo iz luknje.

Običajno so ti vijaki zasnovani za večkratno uporabo, seveda pa je treba pri tem upoštevati specifikacije proizvajalca z merilnimi tulci za preverjanje obrabe navoja.

Pri kemičnih sidrih je demontaža praktično nemogoča. Navojno palico je potrebno odrezati s kotno brusilko, del v zidu pa ostane tam za vedno.

Optimalni pogoji podlage za uporabo sodobnih turbo vijakov

Za doseganje maksimalne nosilnosti potrebuje betonski vijak kompaktno in trdo podlago. Idealen je polni beton, najpogosteje trdnostnega razreda C20/25 ali več.

Prav tako se odlično obnesejo v polni opeki ali naravnem kompaktnem kamnu. V teh materialih se njihov navoj zanesljivo zareže v stene.

V poroznih ali zelo starih in krhkih betonih pa lahko vrezovanje povzroči lokalno drobljenje. V takšnih situacijah navoj ne dobi zadostnega oprijema in spoj lahko zdrsne.

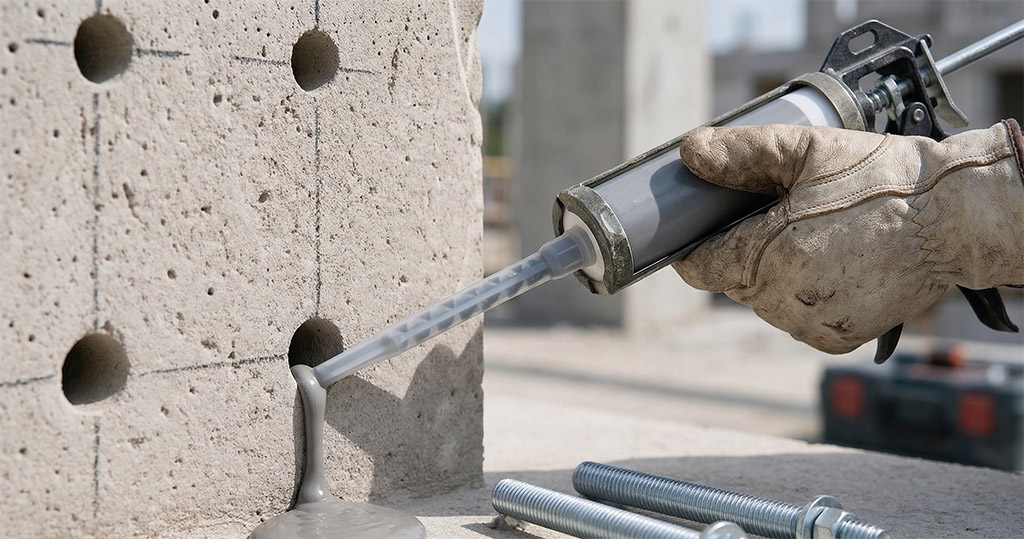

Kako delujejo kemična sidra in kje zares blestijo

Ko se srečamo z najzahtevnejšimi izzivi na gradbišču, se pogosto obrnemo k specializirani industrijski kemiji. Ta pristop je kompleksnejši, a zagotavlja rešitve tam, kjer odpove vsaka mehanika.

Uporaba dvokomponentnih smol zahteva več tehničnega znanja in natančnosti. Celovit pregled mehanizmov delovanja ponuja (Vir: kemično sidranje Sika).

Zanesljiva rešitev za porozne materiale in votlo opeko

Največji adut kemičnih sider je njihova absolutna prevlada pri delu z votlaki in drugimi votlimi gradbeniki. V teh materialih nimamo masivne stene, v katero bi lahko zarezali navoj.

Pri kemičnem sidranju v luknjo najprej vstavimo plastičen mrežast tulec. Ko vanj stisnemo smolo in vtisnemo palico, se masa skozi mrežico izrine v prazne prostore votlaka.

Tako nastane oblika masivnega čepa, ki se zaklene ob stene komor znotraj opeke. Nosilnost je tako omejena zgolj s trdnostjo same opeke, nikoli pa z zatajitvijo sidra.

Uporaba dvokomponentne smole za ekstremne vremenske pogoje

Profesionalne injekcijske mase, še posebej tiste na bazi vinilestra ali epoksida, so izjemno odporne na zunanje dejavnike. Ponujajo vrhunsko zaščito pred vdorom vlage in vode.

To dejstvo uvršča kemična sidra med prvovrstne rešitve za podvodna dela ali sidranja v območjih z močno stalno vlago. Smola namreč popolnoma zatesni izvrtino.

S tem ne le zagotovimo nosilnost, ampak tudi zaščitimo samo jekleno armaturo v betonu pred morebitno korozijo, ki bi jo lahko povzročila deževnica.

Vpliv dinamične in statične obremenitve na nosilnost spoja

Vsi pritrdilni elementi morajo zdržati težo konstrukcije (statična obremenitev). Težava pa nastane, ko se pojavijo vibracije in premiki.

Za objekte z močno dinamično obremenitvijo, kot so mostni žerjavi, industrijski stroji ali stebri žičnic, so predpisane visoke varnostne norme. Vibracije lahko sčasoma razrahljajo mehanske vijake.

Kemična masa pa ustvari prožen, a izjemno čvrst prehod med jeklom in betonom, ki učinkovito duši in prenaša te cikle obremenitev brez utrujenosti spoja.

Nujnost temeljitega čiščenja izvrtine pred samim polnjenjem

Vsaka tehnologija ima svojo šibko točko, in pri kemiji je to prisotnost prahu. Smole namreč ne lepijo betona, temveč se oprimejo prvega sloja s katerim pridejo v stik.

Če v luknji ostane fin gradbeni prah, se bo masa prilepila na prah, spoj pa bo ob natezni sili preprosto zdrsnil iz stene. To je najpogostejši in najbolj nevarni vzrok za porušitev.

Zato je pomembno upoštevati strokovna navodila za (Vir: Sika AnchorFix – pravilna priprava luknje). Postopek mora vedno vsebovati strojno krtačenje in izpihovanje z močno zračno tlačilko ali kompresorjem.

Nosilnost in ključni tehnični podatki pritrjevalcev

Naša stranke se pogosto sprašujejo o konkretnih številih. Vpisujejo vprašanja, kot so samorezni vijaki za beton nosilnost in tehnični podatki, saj želijo natančne izračune za svoje projekte.

Pomembno je razumeti, da nosilnost ni zgolj fiksna številka, zapisana na škatli izdelka. Je rezultat kompleksne interakcije med vrsto sidra, globino in samo podlago.

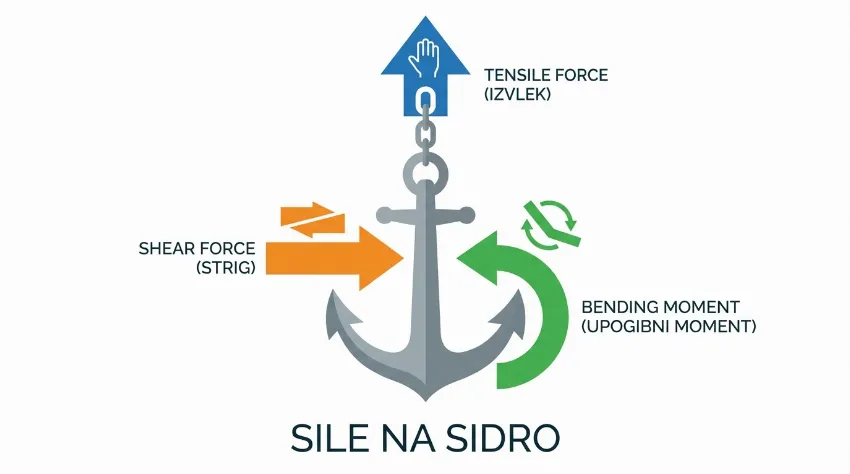

Dejavniki, ki vplivajo na maksimalno nosilnost izbranega sidra

Pri dimenzioniranju spojev morajo projektanti upoštevati tri osnove smeri delovanja sil. To so natezna sila (izvlek), prečna sila (strig) in upogibni moment.

Na vse tri dejavnike najbolj vpliva premer izbranega vijaka ali navojne palice. Večji premer jedra pomeni višjo strižno nosilnost jekla.

Drugi ključen dejavnik pa je razmak med posameznimi sidriški točkami. Če so pritrdila preblizu skupaj, se njihova nosilnost ne sešteva stoodstotno, temveč je zaradi prekrivanja vplivnih con zmanjšana.

Pomen pravilne globine sidranja ter trdnosti betona pri izračunih

Vsak pooblaščen pritrdilni element ima v tehničnem listu določeno efektivno globino sidranja (hef). Ta parameter določa, kako globoko v strukturno nosilni del betona mora segati pritrdilo.

Z večanjem globine sidranja se eksponentno povečuje tudi izvlečna nosilnost. Vendar je ta rast možna le do točke, ko preseže natezno trdnost samega jeklenega vijaka.

Vse referenčne tabele za visoke obremenitve običajno predpostavljajo beton razreda vsaj C20/25. Pri šibkejših betonih je nujno ustrezno zmanjšati dovoljene obremenitve glede na korekcijske faktorje proizvajalca.

Prisotnost ETA certifikata za razpokan in nerazpokan beton

Pri izbiri elementov za odgovorne montaže strogo priporočamo uporabo izdelkov z ETA certifikatom (Evropska tehnična ocena). To je edino merilo, ki jamči testirano zanesljivost.

Znotraj tega certifikata se razlikujeta odobritvi za razpokan in nerazpokan beton. Natezna cona betona (npr. spodnji del balkona) je vedno obravnavana kot razpokana.

Vrhunski betonski vijaki in napredna kemična sidra imajo certificirano visoko nosilnost tudi v razpokanem betonu. To jih postavlja ob bok najmočnejšim jeklenim ekspanzijskim sidrom.

Sposobnost varnega prenašanja večtonskih obremenitev v praksi

Čeprav konkretne vrednosti zmeraj preverimo v tabelah določenega proizvajalca, vam lahko podamo splošno orientacijo za boljšo predstavo.

Zmogljiv betonski vijak premera 12 mm ob primerni globini in kakovostnem betonu mirno prenaša natezne obremenitve več ton na eno samo sidrišče.

Kemična sidra z jekleno palico trdnosti 8.8 in večjimi premeri (npr. M16 ali M20) pa se uporabljajo za skrajne obremenitve, kjer vlečne in strižne sile dosegajo nekaj deset ton.

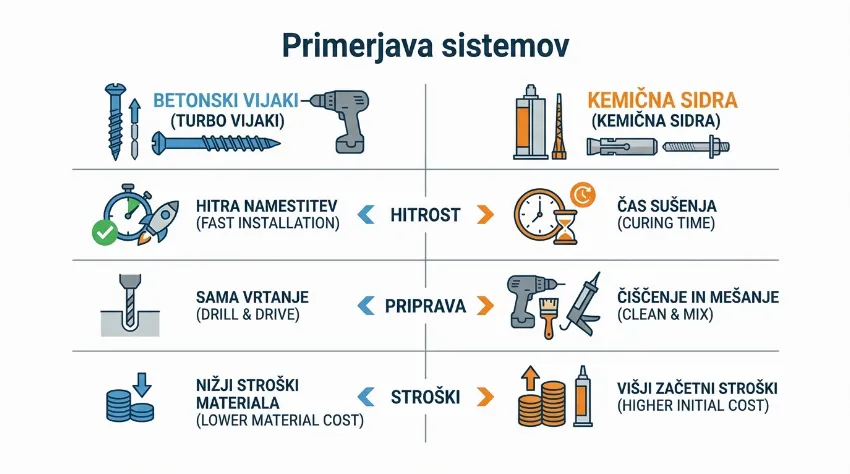

Betonski vijaki vs kemična sidra: hitra primerjalna tabela

Za hitro in učinkovito pomoč pri projektiranju smo za vas pripravili pregledno primerjavo. Tabela prikazuje ključne razlike, ki odločajo o izbiri sistema na gradbišču.

Zavedamo se, da je pravilna in hitra informacija ključ do pravočasnega zaključka del. Spodaj analiziramo posamezne parametre in njihove implikacije v praksi.

Natančna primerjava hitrosti montaže in časa sušenja

Kot jasno prikazuje naša tabela, je čas montaže največja razlika med sistemoma. Z vijaki lahko ekipa na dan montira nekajkrat več točk.

Pri kemiji pa mora instalater počakati, da smola zamreži. Pri nizkih temperaturah lahko to traja več ur, kar popolnoma ustavi nadaljnji napredek pri delu na tistem določenem elementu.

Zahtevnost priprave luknje ter pravilno odstranjevanje prahu

Če se odločite za mehansko vijačenje, je toleranca na napake nekoliko višja. Rahli ostanki prahu na dnu ne bodo usodno vplivali na mehansko zarezovanje navoja v trden zid.

Nasprotno pa pri uporabi injekcijskih mas površnost stane varnosti. Krtačenje z jekleno ščetko ustreznih dimenzij je nepogrešljiv korak, ki ga marsikateri hobi mojster žal ignorira.

Dovoljena robna razdalja ter priporočena razdalja med sidri

Z vidika prostorskih omejitev sta si ta dva sistema izjemno podobna. Oboji izničijo ali drastično zmanjšajo notranje ekspanzijske sile.

To pomeni, da lahko tako turbo vijake kot sidrne palice montirate blizu robu plošče. V praksi to omogoča vgradnjo elegantnih steklenih ograj neposredno na sam zaključek balkona.

Stroškovna učinkovitost in splošna primerjava cen materialov

Pri kalkulaciji projekta so betonski vijaki običajno neprimerljivo cenejša rešitev. Kupiti je potrebno zgolj vijake in imeti standarden sveder.

Kemično pritrjevanje za sabo potegne kup obveznih in potrošnih dodatkov. Prav tako je vsako menjavo luknje potrebno porabiti novo mešalno šobo na kartuši, saj se masa v njej strdi v nekaj minutah.

Najpogostejše napake pri montaži težkih konstrukcijskih elementov

Skozi dolgotrajne izkušnje v industriji ugotavljamo, da do nesreč in poškodb le redko pride zaradi tovarniške napake samega materiala. Glavni krivec za zatajitev nosilnosti je skoraj vedno človeški faktor med samo vgradnjo.

Neustrezna montaža izniči še tako drag in certificiran pritrdilni element. Poznavanje teh pogostih napak vam lahko prihrani ogromno časa, denarja in zagotovi varnost vaših objektov.

Neupoštevanje dejanske nosilnosti podlage pred začetkom del

Zelo pogosto projektanti predvidijo visoke nosilnosti sidra, pri tem pa spregledajo stanje dejanskega objekta. Izjemno močan betonski vijak v krhkem zidu izpred sto let ne bo zdržal predpisane teže.

Sila bo preprosto iztrgala celoten kos starega zidu. Vedno je potrebno opraviti predhodni ogled na lokaciji in prilagoditi metodo pritrjevanja dejanski kakovosti zidaka oziroma betona.

Za neznane in problematične stare zidove strokovnjaki skoraj vedno svetujemo uporabo daljših navojnih palic in visokokakovostne dvokomponentne smole.

Površno odstranjevanje prahu pri kemičnem pritrjevanju

Kot smo že podrobno obrazložili, je prah naravni sovražnik vsakega kemičnega stika. Kljub navodilom monterji na terenu v naglici luknjo večinoma le enkrat na hitro spihajo.

Strokovno pravilo zahteva zaporedje: izpihovanje, temeljito mehansko krtačenje stene izvrtine in ponovno močno izpihovanje. Šele takrat je mikroskopska struktura stene odprta za uspešno polimerizacijo.

Pri določenih sistemih je danes mogoče uporabiti specialne svedre, ki imajo priključek za sesalec in samodejno odstranjujejo prah že med samim procesom vrtanja.

Prekomerno in nepravilno zategovanje samoreznih vijakov v beton

Pri montaži jeklenih sider ali betonskih vijakov se hitro zgodi, da delavci uporabijo premočan udarni vijačnik in pri tem nimajo nadzora nad navorom.

Če vijak zategnete s preveliko silo (over-torque), lahko poškodujete zarezani navoj v betonu. Beton se lokalno zdrobi, vijak se zavrti v prazno in izgubi skoraj celotno nosilnost.

Priporočamo vam uporabo predpisanih zateznih momentov s kalibriranim moment ključem ali uporabo tangencialnih vijačnikov s prilagodljivo kontrolo moči.

Neupoštevanje predpisanih zunanjih temperatur za sušenje smole

Kemija deluje optimalno le v določenih temperaturnih oknih. Epoksidne in vinilestrske smole potrebujejo toploto za hitro sprožitev kemične reakcije utrjevanja.

Če se montaža izvaja pozimi, pri temperaturah pod lediščem, se lahko čas sušenja podaljša z nekaj deset minut na cel dan ali celo več. V najslabšem primeru masa sploh ne zatrdi v celoti.

Za zimske razmere vedno izberite temu prilagojene zimske različice smol, ki imajo pospeševalce reakcije za delovanje pri nizkih temperaturah zraka in podlage.

Zaključek: kaj izbrati za vaš specifičen montažni projekt

Odločitev v bitki betonski vijaki vs kemična sidra na koncu ni vprašanje, kateri izdelek je absolutno boljši, temveč kateri je primernejši za vašo specifično situacijo.

Vsaka tehnologija je razvita za reševanje določenega tehnološkega izziva na terenu. Pomembno je upoštevati ekonomičnost, hitrost in tehnične omejitve, ki jih prinaša gradbena podlaga.

Kdaj so klasična mehanska sidra hitrejša in ugodnejša izbira

Statistika iz industrije kaže, da so betonski vijaki idealna rešitev za skoraj 90 odstotkov vseh standardnih montaž v čistem in kvalitetnem polnem betonu.

• Kadar želite optimizirati čas montaže in znižati stroške urnih postavk za izvajalce.
• Kadar so obremenitve visoke, podlaga pa je preverjeno kompaktna in nosilna (C20/25 in več).
• Če načrtujete začasne instalacije, oziroma občasno prestavljanje strojev in regalov.

V katerih primerih je kemija edina varna strokovna rešitev

Za preostalih, kritičnih 10 odstotkov, pa strokovnjaki dosledno priporočamo uporabo specialnih masovnih pritrjevalcev z injekcijsko metodo.

• Pri vseh vrstah votlih opek, Ytong zidakih in šibkejših poroznih podlagah.
• Kadar rešujete stare, krušljive in zgodovinsko zaščitene objekte z nedefinirano trdnostjo kamna.
• Pri sidranju novih armaturnih palic v že obstoječ beton ter pri podvodnih in visoko vlažnih instalacijah.

Končna odločitev glede na vrsto podlage in statične zahteve

Vedno priporočamo, da vašo odločitev potrdi projektant gradbenih konstrukcij ali statik, posebej ko gre za nosilne stebre in elemente, ki vplivajo na varnost ljudi.

Če povzamemo: za trd beton uporabite mehanske vijake in prihranite čas. Za vse, kar vsebuje praznine, stare malte ali zahteva visoko odpornost proti tresljajem, investirajte v dobro kemijo in natančno čiščenje.

Nakup ustrezne pritrdilne opreme za varen in trajen spoj

Zanesljiva izvedba zahteva opremo brez kompromisov in material preverjene kakovosti. Ne tvegajte z nepreverjenimi proizvajalci brez ETA certifikacije.

Če ste ugotovili, da je mehanska pritrditev prava za vas, preverite našo ponudbo profesionalnih vijakov za beton in si zagotovite vrhunske nosilnosti že danes.

Pogosta vprašanja in odgovori

Ali lahko kemično sidro uporabim v mokri luknji?

Da, vendar je odvisno od vrste smole. Večina standardnih poliestrskih smol ni primerna za vlažne pogoje. Za mokre in z vodo zalite izvrtine je nujno uporabiti vrhunske epoksidne ali specifične vinilestrske mase, ki so za to posebej certificirane.

Kakšen sveder potrebujem za montažo turbo vijakov?

Za namestitev betonskih vijakov vedno potrebujete standarden in oster sveder za beton (SDS Plus ali SDS Max). Pomembno je, da premer svedra popolnoma ustreza premeru, ki je naveden v tehničnem listu vijaka, saj to omogoča pravilno vrezovanje navoja v strukturo.

Ali smem betonski vijak po montaži še malce odviti in prilagoditi element?

Večina certificiranih vijakov z ETA odobritvijo dovoljuje začasno popuščanje do nekaj milimetrov z namenom nivelacije elementa. Kljub temu prekomerno in večkratno odvijanje ter privijanje na istem mestu zmanjšuje nosilnost, zato bodite pri tem previdni in sledite navodilom proizvajalca.
