Spajkanje: vse, kar morate vedeti o temperaturi, materialih in orodju

Uspešno spajkanje je veščina, ki odpira vrata v svet elektronike, popravil in ustvarjanja. Pri tem je spajkalnik nepogrešljivo orodje, s katerim lahko natančno povežemo elektronske komponente ali žice. Ne gre za zapleten postopek, rezerviran le za profesionalce, temveč za tehniko, ki jo lahko z ustreznim znanjem in pravo opremo obvlada vsakdo. Ne glede na to, ali želite popraviti pretrgan kabel slušalk, sestaviti elektronsko vezje ali ustvariti umetniški izdelek, je razumevanje osnov spajkanja in pravilne uporabe spajkalnika ključnega pomena.

Pri nas v Inter Diskontu že več kot tri desetletja skrbimo, da imajo tako domači mojstri kot profesionalci dostop do zanesljivega orodja. Zato smo pripravili celovit vodnik, ki vas bo korak za korakom popeljal skozi svet spajkanja – od izbire pravega orodja do tehnik za ustvarjanje trdnih in zanesljivih spojev.

Hitre povezave

Kaj je bistvo spajkanja?

Spajkanje je postopek spajanja dveh ali več kovinskih delov s pomočjo dodajnega materiala, imenovanega spajka ali lot. Ključno je, da se tali le spajka, medtem ko osnovni materiali ostanejo trdni. S tem ustvarimo električno prevoden in mehansko trden spoj, ki je osnova delovanja večine elektronskih naprav.

Kaj je spajkanje in zakaj je ključno za elektroniko

Spajkanje je temeljni postopek v skoraj vsaki panogi, ki vključuje kovine, še posebej pa je nepogrešljivo v elektroniki. Brez te tehnike si danes ne bi mogli predstavljati delovanja računalnikov, pametnih telefonov ali katerekoli druge napredne naprave.

Osnovna definicija spajkanja za začetnike

Predstavljajte si spajkanje kot lepljenje kovin s posebno vrsto “lepila” – spajko. To “lepilo” se pri segrevanju s spajkalnikom utekočini, steče med kovinska dela, ki jih želimo spojiti, in se pri ohlajanju strdi. Tako ustvari vez, ki drži dele skupaj in, kar je v elektroniki najpomembneje, omogoča pretok električnega toka.

Za razliko od varjenja, kjer se talijo tudi osnovni materiali, pri spajkanju ohranjamo njihovo celovitost. To omogoča delo z občutljivimi elektronskimi komponentami, ki bi jih visoka temperatura varjenja nepopravljivo poškodovala.

Razlika med mehkim in trdim spajkanjem

Čeprav je princip podoben, ločimo dve glavni vrsti spajkanja, ki se razlikujeta predvsem po delovni temperaturi in trdnosti spoja. Mejna vrednost je po dogovoru postavljena pri 450 °C.

Mehko spajkanje poteka pri temperaturah pod 450 °C in je najpogostejša tehnika v elektroniki. Uporablja se za spajanje bakrenih žic, tiskanih vezij in drugih občutljivih komponent. Trdo spajkanje pa poteka pri višjih temperaturah (nad 450 °C) in ustvarja bistveno močnejše spoje. Uporablja se v vodovodnih inštalacijah, pri izdelavi nakita in v strojništvu, kjer je zahtevana večja mehanska odpornost.

Kje vse se uporablja tehnika spajkanja

Spajkanje ni omejeno le na delavnice elektronikov. Njegova vsestranskost omogoča uporabo na številnih področjih:

• Elektronika: Sestavljanje in popravilo tiskanih vezij v računalnikih, telefonih, avdio opremi in igračah.
• Elektroinštalacije: Spajanje žic in kablov za zagotavljanje zanesljivih električnih povezav.
• Modelarstvo: Izdelava in popravilo miniaturnih vezij v modelih letal, avtomobilov in vlakov.
• Nakit in umetnost: Ustvarjanje in popravilo nakita ter izdelava vitražev (tiffany tehnika).
• Vodovodne inštalacije: Spajanje bakrenih cevi s tehniko trdega spajkanja za zagotavljanje vodotesnih spojev.

Bistvena oprema za pravilno spajkanje

Kakovost vašega dela ni odvisna le od znanja, ampak tudi od opreme, ki jo uporabljate. Naložba v primerno orodje se bo obrestovala z zanesljivejšimi spoji in lažjim delom.

Kako izbrati pravi spajkalnik za vaše potrebe

Izbira spajkalnika je odvisna od vrste dela, ki ga nameravate opravljati. Glavni dejavnik, na katerega morate biti pozorni, je moč, izražena v vatih (W). Večja moč ne pomeni nujno višje temperature, ampak sposobnost spajkalnika, da hitreje doseže in ohranja delovno temperaturo, ko toploto prenaša na spoj.

• Spajkalniki z nižjo močjo (15-30 W): Primerni so za zelo občutljivo elektroniko in delo na tiskanih vezjih.
• Srednje močni spajkalniki (40-60 W): So najbolj vsestranski. Naš spajkalnik 60W ID-SP-60W je odlična izbira za večino domačih opravil, od popravila kablov do sestavljanja preprostih vezij.
• Spajkalne pištole (100 W in več): Zaradi visoke moči se zelo hitro segrejejo in so idealne za spajanje debelejših žic ali večjih kovinskih površin. Primer je naša spajkalna pištola 100W ID-SPP-100W.

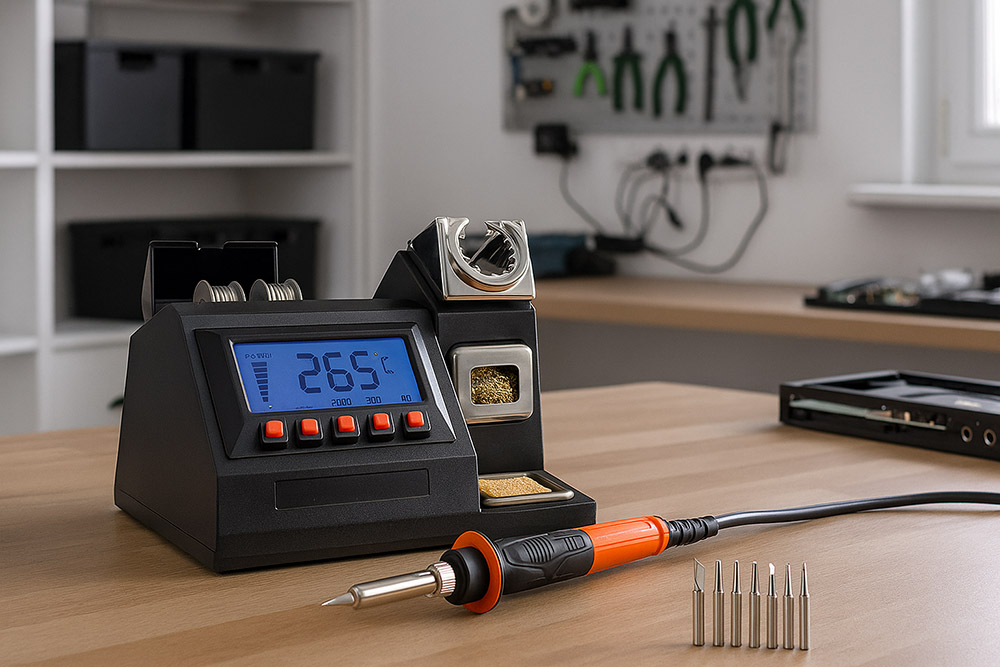

• Spajkalne postaje: Za resnejše delo priporočamo spajkalno postajo, ki omogoča natančen nadzor temperature. To je ključno pri delu z različnimi komponentami in tipi spajke, ki imajo različno temperaturo taljenja.

Vrste spajke in kdaj jih uporabiti

Spajka, pogovorno imenovana tudi cin, je dodajni material, ki tvori spoj. Najpogosteje jo najdemo v obliki tanke žice, navite na kolut. Sodobna spajka je običajno zlitina kositer (Sn) in drugih kovin, kot so baker (Cu) ali srebro (Ag). V preteklosti se je pogosto uporabljal svinec (Pb), vendar se zaradi strupenosti v večini aplikacij opušča (RoHS direktiva).

Pri izbiri je pomembno paziti na premer žice – za fino elektroniko uporabljamo tanjšo (npr. 0,5 mm), za debelejše žice pa debelejšo (npr. 1,5 mm). Večina spajk za elektroniko vsebuje v jedru tudi talilo (fluks), ki med postopkom čisti površino in omogoča boljši oprijem spajke. V naši ponudbi najdete različen cin za spajkanje, prilagojen vašim potrebam.

Pomožni pripomočki, ki olajšajo postopek spajkanja

Poleg spajkalnika in spajke obstaja še nekaj pripomočkov, ki delo močno olajšajo in izboljšajo končni rezultat:

• Stojalo za spajkalnik: Nujno za varno odlaganje vročega spajkalnika med delom.
• Čistilec za konico: Vlažna gobica ali posodica z medeninasto volno za redno čiščenje konice spajkalnika.
• Tretja roka: Stojalo z gibljivimi prijemalkami, ki drži komponente na mestu, medtem ko vi spajkate.
• Črpalka za odspajkanje ali pletenica: Orodje za odstranjevanje odvečne ali stare spajke.
• Dodatno talilo (fluks): Uporablja se za čiščenje oksidiranih površin in izboljšanje oprijema spajke pri zahtevnejših spojih.

Varnostni nasveti za varno delo s spajkalnikom

Delo z visokimi temperaturami zahteva previdnost. Konica spajkalnika doseže temperature med 200 in 450 °C, zato je nujno upoštevati varnostne ukrepe, da preprečite opekline in druge poškodbe.

Poskrbite za dobro prezračevanje delovnega prostora, saj dim, ki nastaja pri taljenju spajke in fluksa, vsebuje škodljive hlape. Uporaba zaščitnih očal je priporočljiva, saj lahko majhni delci vroče spajke nepričakovano odletijo. Spajkalnik vedno odlagajte na stojalo in nikoli ne puščajte vključenega brez nadzora. Električna orodja, kot je naša spajkalna pištola, so izdelana v skladu z varnostnimi standardi, kot je zaščitni razred II, kar zagotavlja dodatno varnost pri uporabi.

Postopek spajkanja korak za korakom

Ko imate pripravljeno vso opremo, je čas, da se lotite dela. Pravilna tehnika je ključna za ustvarjanje kakovostnih spojev, ki bodo trajni in funkcionalni.

Priprava delovnega prostora in komponent za spajkanje

Preden vklopite spajkalnik, poskrbite, da je vaša delovna površina čista, urejena in negorljiva. Pripravite vse komponente, ki jih boste spajkali. Ključnega pomena je, da so površine, ki jih želite spojiti, popolnoma čiste – brez maščob, umazanije ali oksidacije. Za čiščenje lahko uporabite izopropilni alkohol ali fino jekleno volno.

Prav tako je pomembno, da je konica spajkalnika čista in pocinkana (prekrita s tanko plastjo spajke). To zagotavlja optimalen prenos toplote na spoj.

Pravilna tehnika segrevanja spoja

Zlato pravilo spajkanja je: segrevajte spoj, ne spajke. S konico vročega spajkalnika se hkrati dotaknite obeh delov, ki ju želite spojiti (npr. nožice komponente in bakrene ploščice na vezju). Držite spajkalnik pri miru približno 2-3 sekunde, da se oba dela dovolj segrejeta. Pravilen prenos toplote je osnova za dober spoj.

Če boste segrevali le en del, se spajka ne bo prijela na drugega, kar bo povzročilo slab stik ali tako imenovani “hladni lot”.

Kako pravilno nanesti spajko za popoln spoj

Ko sta oba dela dovolj segreta, na stik med komponento in konico spajkalnika prislonite žico s spajko. Spajka se mora takoj stopiti in lepo steči okoli spoja ter ga v celoti prekriti. Uporabite le toliko spajke, da nastane majhen, bleščeč in rahlo vbočen “vulkanček”. Nato najprej umaknite spajko in takoj za tem še spajkalnik.

Spoj pustite, da se nekaj sekund hladi pri miru. Pihanje vanj ali premikanje komponent med hlajenjem lahko povzroči razpoke in slab spoj.

Čiščenje in pregled končnega spajkanega spoja

Po končanem spajkanju in ohlajanju spoja je priporočljivo očistiti ostanke talila. Ti so pogosto lepljivi in lahko sčasoma povzročijo korozijo. Za čiščenje uporabite staro zobno ščetko in malo izopropilnega alkohola.

Na koncu sledi vizualni pregled. Dober spoj je gladek, bleščeč in v obliki konkavnega stožca. Biti mora brez razpok, luknjic ali ostrih konic. Prav tako preverite, da spajka ni stekla na sosednje spoje in povzročila kratkega stika.

Najpogostejše napake pri spajkanju in kako jih odpraviti

Tudi najboljšim se včasih ponesreči. Prepoznavanje napak je prvi korak k njihovemu odpravljanju in izboljšanju vaše tehnike.

Prepoznavanje in izogibanje hladnim lotom

Hladni lot je najpogostejša napaka začetnikov. Prepoznamo ga po motni, zrnati in razpokani površini. Nastane zaradi nezadostnega segrevanja spoja ali premikanja komponent med hlajenjem. Takšen spoj je nezanesljiv, saj nima dobre mehanske trdnosti in pogosto ne prevaja električnega toka.

Izognete se mu tako, da vedno poskrbite za zadosten čas segrevanja obeh delov, preden dodate spajko. Če opazite hladni lot, ga preprosto ponovno segrejte s spajkalnikom, po potrebi dodajte malo sveže spajke s fluksom in pustite, da se pravilno ohladi.

Težave zaradi preveč ali premalo spajke

Uporaba napačne količine spajke je prav tako pogosta težava. Če je spajke preveč, nastane velika, okrogla kepa, ki lahko povzroči kratek stik s sosednjimi elementi. Tak spoj je tudi težje pregledati in oceniti njegovo kakovost.

Če je spajke premalo, spoj ne prekrije celotne površine in ni dovolj močan. Idealna količina spajke ustvari že omenjeni vbočen stožec. Odvečno spajko lahko odstranite s črpalko za odspajkanje, manjkajočo pa preprosto dodate s ponovnim segrevanjem spoja.

Kako popraviti neuspešno spajkanje

Popravilo slabega spoja je preprosto. Najprej s pomočjo pletenice za odspajkanje ali vakuumske črpalke odstranite vso staro spajko. Bodite previdni, da pri tem ne pregrejete komponente ali tiskanega vezja. Ko je spoj očiščen, ponovite celoten postopek spajkanja, tokrat s poudarkom na pravilni tehniki segrevanja in ustrezni količini spajke.

Ne bojte se popravljati svojih napak – vsak popravljen spoj je odlična vaja in priložnost za učenje.

Nasveti za izboljšanje vaše tehnike spajkanja

Kot pri vsaki veščini, tudi pri spajkanju vaja dela mojstra. Z nekaj dodatnimi triki in rednim vzdrževanjem opreme boste hitro napredovali od začetnika do izkušenega mojstra.

Vzdrževanje opreme za dolgoročno uspešno spajkanje

Ključ do dolge življenjske dobe vašega spajkalnika je redno vzdrževanje konice. Vedno jo ohranjajte čisto in pocinkano. Pred vsako uporabo in po njej jo obrišite z vlažno gobico ali medeninasto volno ter nanjo nanesite tanko plast sveže spajke. S tem preprečite oksidacijo, ki zmanjšuje prenos toplote in otežuje delo.

Če konica postane črna in se spajka nanjo ne prijema več, je verjetno oksidirala. Včasih jo lahko rešite s posebnimi pastami za reaktivacijo, pogosto pa je potrebna menjava.

Vaje za obvladovanje finega spajkanja

Najboljši način za učenje je praksa na materialih, ki jih ni škoda. Kupite lahko poceni komplete za vajo spajkanja (angl. practice kits) ali pa preprosto vadite na starih, odsluženih elektronskih napravah. Poskusite odspajkati in nazaj prispajkati različne komponente. Vadite spajanje tankih žic – poskusite jih spojiti tako, da bo spoj čim manjši, a hkrati trden.

Takšne vaje vam bodo pomagale razviti občutek za temperaturo, čas in količino spajke, ki je potrebna za popoln spoj.

Spajkanje SMD komponent: naslednji korak za navdušence

Ko boste obvladali klasično spajkanje, se boste morda želeli preizkusiti v spajkanju SMD (Surface-Mount Device) komponent. To so miniaturne komponente brez nožic, ki so prispajkane neposredno na površino tiskanega vezja. Gre za naprednejšo tehniko, ki zahteva mirno roko, dobro povečevalno steklo in pogosto tudi specializirano opremo, kot so pincete in spajkalniki na vroč zrak.

Čeprav je zahtevnejše, obvladovanje te tehnike odpira vrata v svet popravil sodobne elektronike, kot so pametni telefoni in prenosni računalniki.

Povzetek ključnih spoznanj

Spajkanje je temeljna veščina, ki omogoča popravila in ustvarjanje v svetu elektronike. Uspeh sloni na treh stebrih: pravi opremi, pravilni tehniki in varnosti. Izbira ustreznega spajkalnika in spajke je prvi korak. Sledi obvladovanje tehnike – segrevanje spoja, ne spajke – in prepoznavanje napak, kot so hladni loti. Ne pozabite na varnost; delo z vročim orodjem zahteva zbranost in zaščito. Z vajo in potrpežljivostjo lahko vsakdo postane spreten pri ustvarjanju zanesljivih in trajnih spojev.

Pogosto zastavljena vprašanja

Kakšno temperaturo naj uporabim za spajkanje?

Za najpogostejše spajkanje z brezsvinčeno spajko v elektroniki je idealna temperatura konice spajkalnika med 330 °C in 370 °C. Previsoka temperatura lahko poškoduje komponente in vezje, prenizka pa povzroči hladne lote. Če imate spajkalno postajo, začnite pri nižji temperaturi in jo postopoma zvišujte, dokler se spajka ne tali hitro in enakomerno.

Zakaj se spajka noče prijeti na spoj?

Najpogostejši razlogi so umazanija, maščoba ali oksidacija na površini komponent ali na konici spajkalnika. Poskrbite, da so vse površine pred spajkanjem temeljito očiščene. Prav tako redno čistite konico spajkalnika in jo ohranjajte pocinkano. Včasih pomaga nanos dodatnega talila (fluksa) neposredno na spoj.

Ali je potrebno po spajkanju očistiti vezje?

Da, priporočljivo je. Ostanki talila (fluksa) so pogosto lepljivi in privlačijo prah, sčasoma pa lahko postanejo rahlo prevodni ali korozivni, kar lahko vpliva na delovanje občutljivih vezij. Za čiščenje uporabite izopropilni alkohol in mehko ščetko ali vatirano palčko.
